• (1) $L$：平行於風向之結構物水平尺寸；$m$。
• (2) $B$：垂直於風向之結構物水平尺寸；$m$。
• (3) $z$：離地高度；$m$。
• (4) $h$：平均屋頂高度，當 $\theta < 10^\circ$ 時，$h$ 等於屋簷高；$m$。
• (5) $G$：陣風反應因子。
• (6) $q(z)$：離地高度為 $z$ 處之風速壓；$kgf/m^2$。
• (7) $q(h)$：平均屋頂高度 $h$ 處之風速壓；$kgf/m^2$。
• (8) $\theta$：屋頂與水平面所夾角度；$^\circ$。
• (9) $C_p$：外風壓係數。

• * 風壓係數為 0，是作為風壓係數內插計算時參考用。
• ** 該風壓係數可乘上折減係數進行折減，其折減係數根據下表依受風面積大小決定。

• (1) $C_p$ 有列出兩個值，兩個值在設計時皆須採用。
• (2) 負號，表示風壓遠離屋頂面作用。正號，表示風壓指向屋頂作用。
• (3) 欲求其他 $\theta$ 及 $h/L$ 之 $C_p$ 值，可做線性內插。
• (4) $h$：平均屋頂高度，$m$。當 $\theta < 10^\circ$ 時，$h =$ 屋簷高。$L$：平行於風向建築物水平尺寸，$m$。$B$：垂直於風向建築物水平尺寸，$m$。
• (5) 使用的風速壓為 $q(h)$。

• (1) 正號，表示風壓指向屋頂面。負號，表示風壓遠離屋頂面。
• (2) 設計拱形屋頂之局部構件和外部裝飾物時：
  • i. 屋頂四周邊界所用之外風壓係數，可參考圖中由起拱線傾斜度決定 $\theta$。
  • ii. 設計屋頂面其餘部分所用之外風壓係數，為本表 $C_p$ 值的 1.15 倍。
• (3) 迎風面及背風面各佔跨度長的 1/4，中央部分則佔 1/2。

• (1) $h$：平均屋頂高度。當 $\theta < 10^\circ$ 時，$h =$ 屋簷高；$m$。
• (2) $\theta$：屋頂斜面與水平面所夾的角度；$^\circ$。

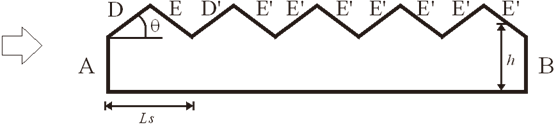

1. 此處之 $\theta < 60^\circ$。
2. 若風向從 B 吹向 A，則迎風面取在 B 端。
3. $h$：平均屋頂高度。當 $\theta < 10^\circ$ 時，$h=$ 屋簷高；$m$。
4. $L_s$：代表連續多跨式斜屋頂建築第一跨之長度，表 3.3 之 $L$ 採用 $L_s$ 帶入計算；$m$。
5. 當風向平行屋脊時，從迎風面邊緣起算之水平距離 $0 \sim h$ 的範圍，風壓係數需再加 $(-0.05(n-1))$，$n$ 代表雙斜屋頂的跨數，當 $n$ 大於 4 跨以上，$n$ 皆採用 4。

1. 0 度代表風向從 A 吹向 B，180 度代表風向從 B 吹向 A，兩者皆須檢核。
2. $h$：平均屋頂高度。當 $\theta < 10^\circ$ 時，$h=$ 屋簷高；$m$。
3. 當風向平行屋脊時，採用表 2.5 計算風壓；從迎風面邊緣起算之水平距離 $0 \sim h$ 的範圍，風壓係數需再加上 $(-0.05(n-1))$，$n$ 代表雙斜屋頂的跨數，當 $n$ 大於 4 跨以上，$n$ 皆採用 4。

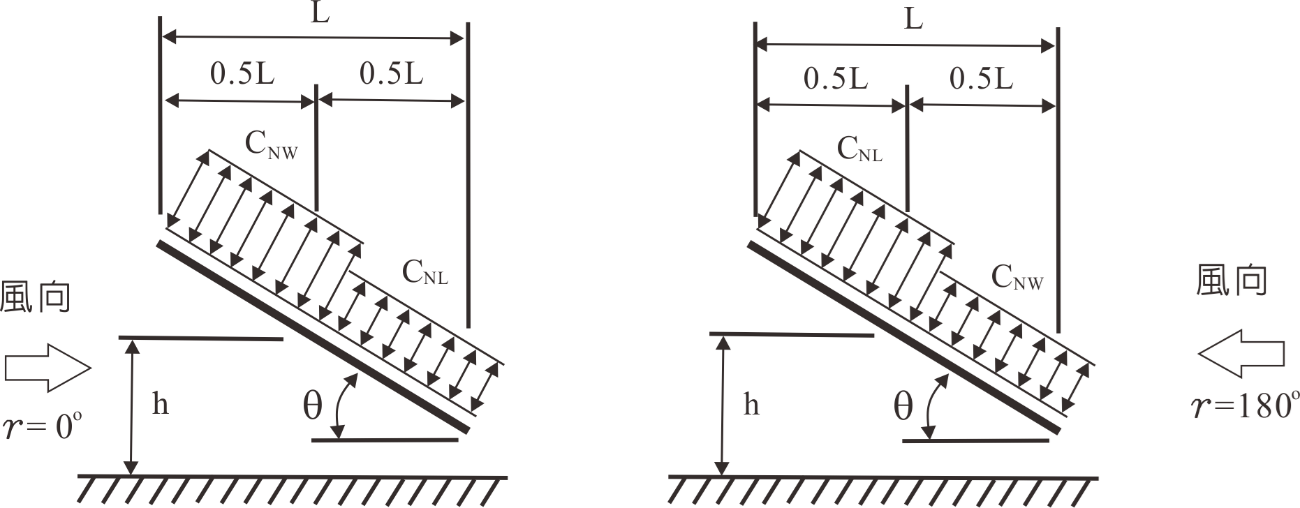

• $L$：順風向之屋頂投影長度；$m$。
• $h$：平均屋頂高度；$m$。
• $\theta$：屋頂平面相對於水平面之仰角；$^\circ$。
• $C_{NW}$：上游區淨風壓係數。
• $C_{NL}$：下游區淨風壓係數。

• (1) $C_{NW}$ 及 $C_{NL}$ 分別代表屋頂迎風區及背風區之淨風壓係數。
• (2) 屋頂下通風面積比小於 50% 視為氣流無受阻，介於 50% 視為氣流有受阻。
• (3) 屋頂仰角 $7.5^\circ \le \theta < 45^\circ$，風壓係數可採內插估算。
• (4) 本表適用於 $0.25 \le h/L \le 1.02$，若 $0.05 \le h/L \le 0.25$ 且屋頂仰角 $\theta < 5^\circ$ 時，風壓係數可考慮插值。
• (5) 風壓係數正值代表風壓作用於迎風屋面，負值代表風壓作用遠離屋面。
• (6) 各載重類別均須加入計算考慮。

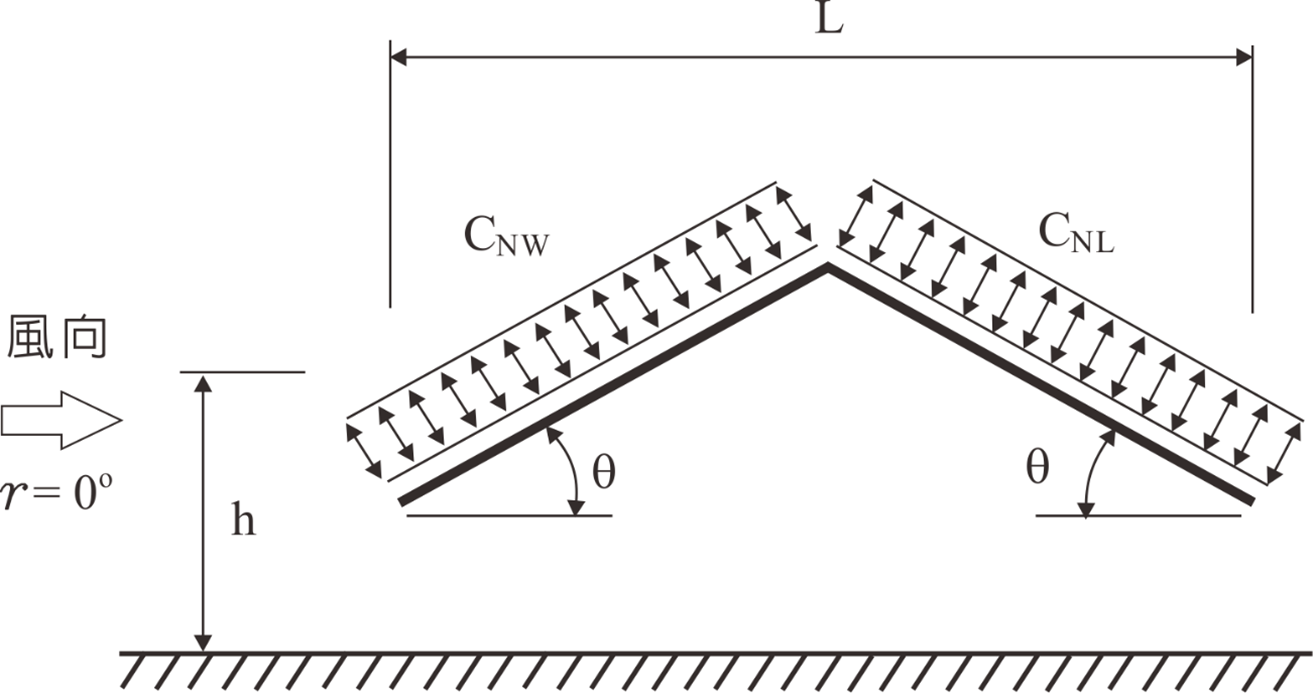

• $L$：順風向之屋頂投影長度；$m$。
• $h$：平均屋頂高度；$m$。
• $\theta$：屋頂平面相對於水平面之仰角；$^\circ$。

• (1) $C_{NW}$ 及 $C_{NL}$ 分別代表屋頂面上風區及下風區之淨風壓係數。
• (2) 屋頂下通風面積阻塞比小於 50% 視為氣流無受阻，大於 50% 視為氣流有受阻。
• (3) 屋頂仰角 $7.5^\circ < \theta < 45^\circ$，風壓係數可採內插推估；$\theta < 7.5^\circ$ 時，風壓係數可參考表 3.8(a) 之值。
• (4) 本表適用於 $0.25 \le h/L \le 1.0$ 之情形。
• (5) 風壓係數正值代表風壓作用指向受風作用面，負值代表風壓作用遠離受風作用面。
• (6) 各載重類別均須加以計算考慮。

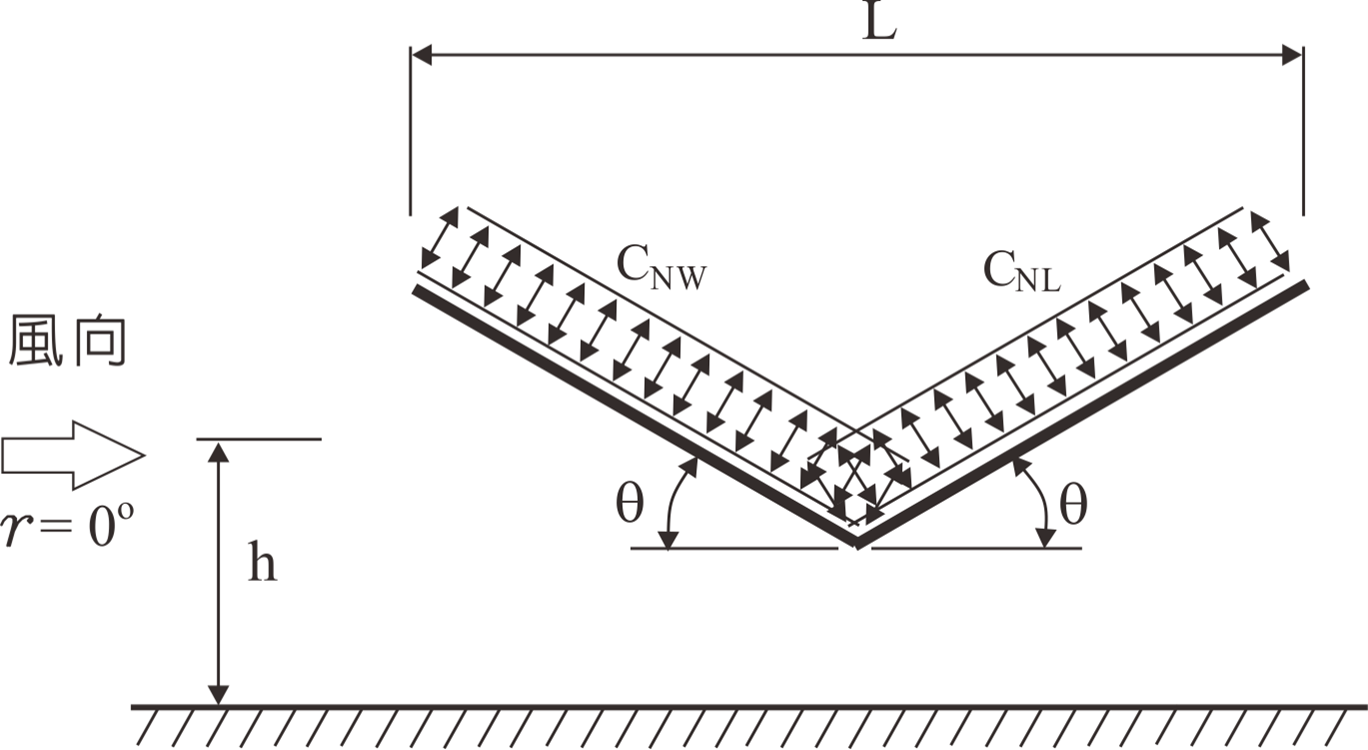

• $L$：順風向之屋頂投影長度；$m$。
• $h$：平均屋頂高度；$m$。
• $\theta$：屋頂平面相對於水平面之仰角；$^\circ$。

• (1) $C_{NW}$ 及 $C_{NL}$ 分別代表屋頂面上風區及下風區之淨風壓係數。
• (2) 屋頂下通風面積阻塞比小於 50% 視為氣流無受阻，大於 50% 視為氣流有受阻。
• (3) 屋頂仰角 $7.5^\circ < \theta < 45^\circ$，風壓係數可採內插推估；$\theta < 7.5^\circ$ 時，風壓係數可參考表 3.8(a) 之值。
• (4) 本表適用於 $0.25 \le h/L \le 1.0$ 之情形。
• (5) 風壓係數正值代表風壓作用指向受風作用面，負值代表風壓作用遠離受風作用面。
• (6) 各載重類別均須加以計算考慮。

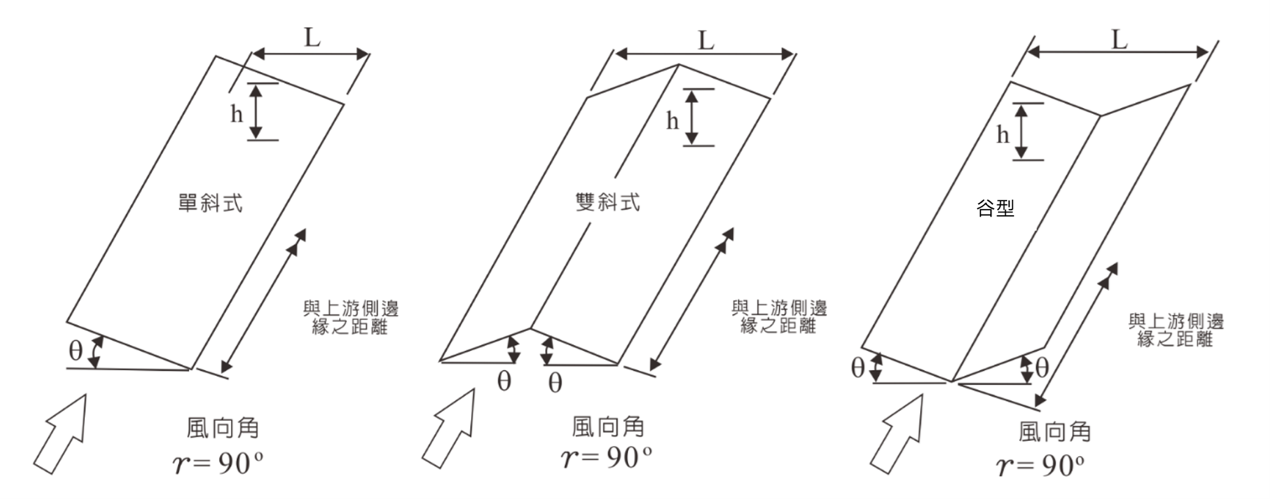

• $L$：順風向之屋頂投影長度；$m$。
• $h$：平均屋頂高度；$m$。
• $\theta$：屋頂平面相對於水平面之仰角；$^\circ$。

• (1) $C_N$ 代表屋頂面之淨風壓係數。
• (2) 屋頂下通風面積阻塞比小於 50% 視為氣流無受阻，大於 50% 視為氣流有受阻。
• (3) 風壓係數正值代表風壓作用指向受風作用面，負值代表風壓作用遠離受風作用面。
• (4) 各載重類別均須加以計算考慮。

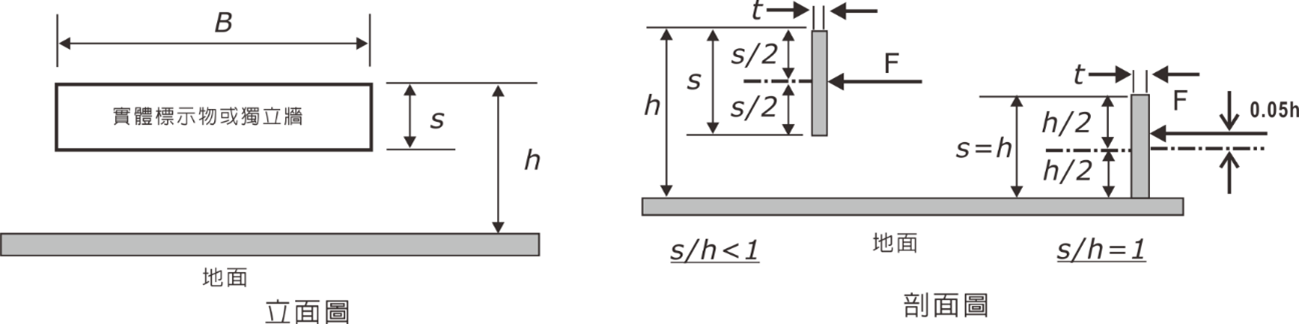

• $B$：實體標示物之水平長度；$m$。
• $s$：實體標示物之垂直長度；$m$。
• $t$：實體標示物之厚度；$m$。
• $R_{min}$：$t / \min$ ($B$ 及 $s$)。
• $R_{max}$：$t / \max$ ($B$ 及 $s$)。
• $e$：風力合力與實體標示物幾何中心之偏心距；$m$。
• $F$：開放式建築物所受之設計風力；$kgf$。
• $h$：實體標示物之高度；$m$。
• $L_r$：轉角延伸側牆 (return corner) 之水平長度；$m$。
• $\phi$：實體面積與總面積之比值。

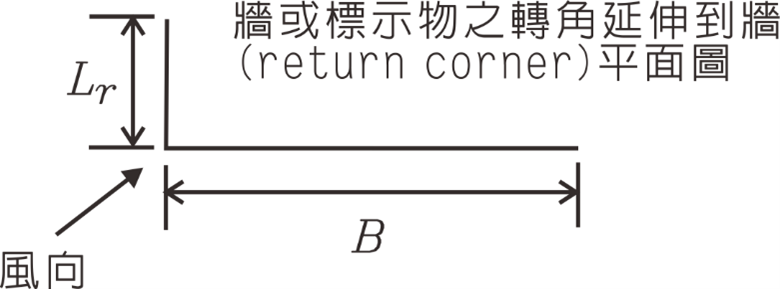

若有轉角延伸側牆 (return corner) 出現，該數值得乘以下列折減因子：

$L_r/s$	折減因子	示意圖
0.3	0.9
1.0	0.75
$\ge 10s$	0.6

1. (1) 註釋中的「標示物」一詞也用於獨立牆。
2. (2) 所謂實體標示物為，標示物之開口面積小於其總面積的 30% 者。對於有部分開口之實體標示物，其風力係數得乘以折減因子 $\left(1-(1-\phi)^{1.5}\right)$。

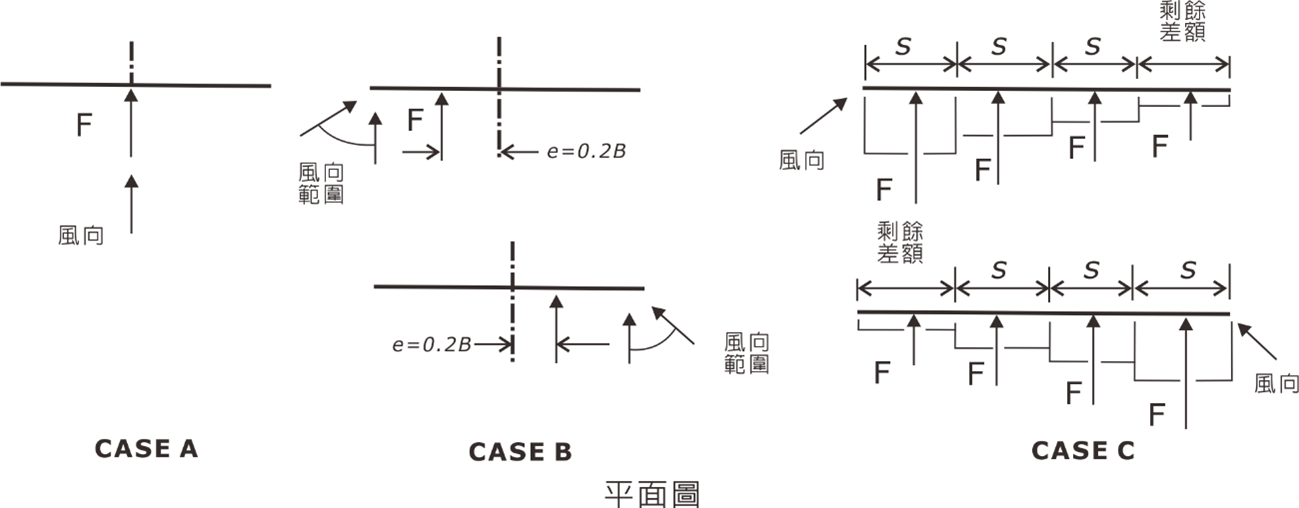

3. (3) 由於風向可能垂直或傾斜於標示物，故應考慮以下情況：
   • i. $s/h < 1$：
     • Case A：風向垂直於標示物，合力垂直作用於標示物表面並通過其幾何中心。
     • Case B：風向傾斜於標示物，合力垂直作用於標示物表面，且通過幾何中心與迎風面邊緣 0.2 倍水平尺寸處

       • 每面皆封閉的雙面標示物，當 $R_{max} \le 0.4$，風力作用之偏心位置可改用 $e=(0.2-0.25R_{max})B$。
       • 每面皆封閉的雙面標示物，當 $R_{min} \le 0.75$，可將 Case A 及 Case B 表列之 $C_f$ 值乘以折減因子 $(1-0.133R_{min})$。
       • 若 $B/s \ge 2$ 則需增加檢核 Case C 的風力作用型態。
     • Case C：風向傾斜於標示物，合力垂直作用於標示物表面，且作用於每一個小區塊的幾何中心。
   • ii. $s/h = 1$：
     • 除了合力作用的垂直位置提高到幾何中心上方，其距離為標示物平均高度的 0.05 倍之外，其他風力作用方式與前述相同。
4. (4) 註 3 所述之風力作用形式 Case C，若 $s/h > 0.8$，風力係數得乘以折減因子 $(1.8-s/h)$。
5. (5) 允許以線性內插求取未標註的 $s/h$、$B/s$ 和 $L_r/s$ 值。

1. (1) 所謂中空式標示物為，標示物開口面積大於或等於總面積的 30% 者。
2. (2) 假定風力作用方向與風向平行。
3. (3) $\phi$：實體面積與總面積之比值。
4. (4) $D$：圓形斷面構件的直徑；$m$。
5. (5) $q(z)$：風速壓；$kgf/m^2$。
6. (6) 計算設計風力所用之受風作用特徵面積為構件投影在與風向垂直之平面上的面積。

1. (1) 假設風力作用方向與風向平行。
2. (2) 欲求其他 $h/D$ 值之 $C_f$，可做線性內插。
3. (3) $D$：結構物之直徑或最小水平尺寸；$m$。
4. (4) $D'$：結構物表面突出構材的深度；$m$。
5. (5) $h$：結構物高度；$m$。
6. (6) $q(z)$：風速壓；$kgf/m^2$。
7. (7) 計算設計風力所用之受風作用特徵面積為結構物投影在與風向垂直之平面上的面積。

1. $h$：結構物高度；$m$。
2. $D$：最小水平尺寸；$m$。

• (1) $D$：直徑；$m$。

1. (1) 本表之 $C_f$ 適用由角鋼或平邊構材所組成的高塔。
2. (2) 對於圓斷面構材所組成的高塔，決定設計風力時可依表內之值，乘上以下所列之係數 $C$ 而得所使用之風力係數。
• $C = 0.51\phi + 0.57$，$C \le 1.0$
3. (3) 就三角形高塔而言，假設設計風力垂直作用在塔之某面上。
4. (4) 就方形高塔而言，假設設計風力垂直作用在某塔面上。若風向傾斜作用在塔面時，將產生最大的水平風力，其為垂直作用在塔面的設計風力乘上一係數 $C$，並假設其沿著對角線作用。
• $C = 1.0 + 0.75\phi$，$C \le 1.2$
5. (5) $\phi$：塔面之實體面積與其總面積的比值。
6. (6) 受風作用特徵面積為高塔迎風面實體構材投影在垂直風向平面上之面積。

1. (1) $\tilde{\theta}$：風向與拉固索之弦所夾的角度；$^\circ$。
2. (2) $C_D$：就沿風向之作用力分量而言的風力係數。
3. (3) $C_L$：就與風向垂直之作用力分量而言的風力係數，此作用力在由風向與拉固索所構成的平面上。
4. (4) 拉固索之受風面積為弦長與拉固索直徑的乘積。

1. (1) 所有牆內面之 $(GC_{pi})$ 為正值。
2. (2) 所有牆內面之 $(GC_{pi})$ 為負值。
